为什么要上浆？

　　为增加经纱在织造中的耐磨性、平滑性以及抗静电性，提高其强力和抱合力，改善其可织性，在织造前要进行上浆加工，亦称为浆纱（保护经纱）尤其对于目前广泛使用的高速织机（喷气织机、喷水织机）更是如此。

　　经纱上浆率一般为布重的４～８％，紧密织物如府绸等会更高些，达到８～１４％。

　　注意：针织物不上浆。

　　你不得不了解的退浆知识！

　　为什么要退浆？

　　上浆后浆料透入纤维之间，部分附于经纱表面，在提高纱线性能的同时，浆料污染染整加工液，阻碍纤维与染化料的之间化学作用，使染整加工难以进行。

　　退浆常用的浆料

　　经纱上浆所用桨料有天然浆料如淀粉、野生淀粉，海藻胶、树胶等，化学浆料如聚乙烯醇（PVA）、聚丙烯酸（PAA），纤维素制剂如羧甲基纤维素（CMC）、聚酯类等。上浆液中还加入其它成分如防腐剂、柔软剂、吸湿剂、减磨剂等。

　　淀粉浆多用于纤维素纤维织物，如棉织物、麻织物等，化学浆料多用于合纤织物。

　　退浆方法有哪些？

　　各类织物退浆的方法随浆纱所用的浆料而不同，常用的有下列四种方法。

　　01碱退浆

　　碱退浆原理：

　　1）在热碱液作用下浆料会发生溶胀，从凝胶状态变成溶胶状态而与纤维的粘着变松，容易洗落下来。

　　2）CMC、PA类的浆料在热碱液中的溶解度增大，再经水洗，容易从织物上去除；

　　3）热烧碱溶液能去除一部分天然杂质，尤其适用于含棉籽壳较多的棉布。

　　适用所有浆料，退浆率低（50%～70%）

　　注意：织物退浆后的水洗必须充分，洗液必须不断更换

　　02酶退浆

　　酶退浆原理：

　　催化淀粉大分子链发生水解，生成分子量较小、粘度较低、溶解度较高的一些低分子化合物，再经水洗除去水解产物而达到退浆目的。

　　淀粉酶是一种生物化学催化剂，常用的有胰淀粉酶和细菌淀粉酶。这两种酶主要组成都是α-淀粉酶，能促使淀粉长链分子的甙键断裂，生成糊精和麦芽糖而极易从织物上洗除。淀粉酶退浆液以近中性为宜，在使用中常加入氯化钠、氯化钙等作为激活剂以提高酶的活力。织物浸轧淀粉酶液后，在40～50℃堆置1～2小时可使淀粉充分水解。细菌淀粉酶较胰淀粉酶耐热，因此在织物浸轧酶液以后，也可采用汽蒸3～5分钟的快速工艺，为连续退浆工艺创造条件。

　　特点：专一性，高效率，条件缓和，环保

　　03酸退浆

　　退浆原理：

　　酸能使淀粉等浆料发生一定程度的水解而转变为可溶性产物，从而易从织物上脱落下来

　　国内应用不多，因使用时易损伤纤维，不单独使用，与碱退浆或酶退浆联合使用

　　04氧化剂退浆

　　退浆原理：

　　氧化剂使浆料氧化，降解直至分子链断裂，溶解度增大，经水洗而去除

　　特别适用PVA浆料

　　氧化剂：

　　亚溴酸钠、过氧化氢、过硼酸钠、次氯酸盐等均属于氧化剂，生产上常用亚溴酸钠（NaBrO2）、过氧化氢（H2O2）。

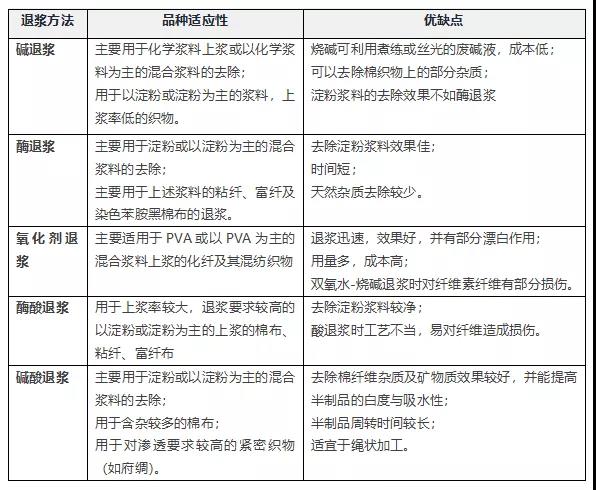

　　各种退浆方法的优缺点

　　常见织物的退浆方法

　　棉织物：常用的退浆方法主要有酶退浆、碱退浆、氧化剂退浆和酸退浆。

　　粘胶织物：退浆是粘胶织物前处理的重点，粘胶坯布一般上淀粉浆，故多采用BF7658淀粉酶退浆，退浆工艺同棉织物。

　　天丝：天丝本身无杂质，在织造过程中施加了以淀粉或变性淀粉为主的浆料，可采用酶或碱氧一浴法退浆。

　　大豆蛋白纤维织物：采用淀粉酶退浆

　　涤纶织物（退浆精练）：涤纶本身不含有杂质，只是在合成的过程中存在少量（约3%以下）的低聚物，所以不像棉纤维那样需要进行强烈的前处理。一般，退浆、精炼一浴进行，目的是出去纤维织造时加入的油剂和织造时加入的浆料、着色染料及运输和储存过程中沾污的游记和尘埃。

　　涤棉混纺和交织织物：涤棉织物的上浆多采用PVA、淀粉和CMC的混合浆料，退浆方法一般采用热碱退浆或氧化剂退浆。

　　含氨纶弹性机织物：前处理时要考虑到氨纶的理化性能，尽量减少对氨纶的损伤，保持弹力织物形态的相对稳定。退浆方法一般采用酶退浆（平幅松弛处理）。

　　退浆质量评定

　　退浆效果以退浆率表示，其计算如下：

　　生产中，一般要求退浆率在80%以上或残留浆相对于布重为1%以下，余下的残浆可在煮练工艺中进一步去除。

　　以上就是东莞纺织染料经销商-润龙染料小编分享的有关“你不得不了解的退浆知识！”的全部内容。润龙16年来专注为印染纺织行业提供分散染料、活性染料、阳离子染料、酸性染料、等纺织染料解决方案,行业领先的纺织染料专家。在案例设计、咨询、调试、以及售后服务等各个环节可以为用户带来优质的服务。
